01胶水厚度检测

胶水平面度测量

02检测方案

万彩网100线路1、使用H4UC D65A52传感器进行轮廓仪扫描测试。

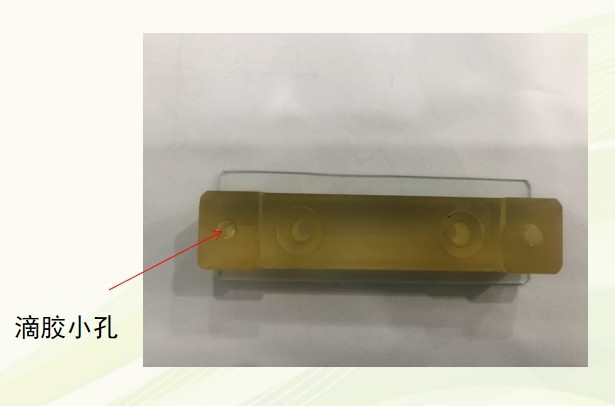

2、我们用一块有孔洞（直径为4mm左右）的橡胶模型放在载玻片上，对孔洞滴胶，待胶水凝固后，在室温下扫描轮廓。

3、传感器采样频率为：1000Hz。

4、扫描10次，检查重复精度。

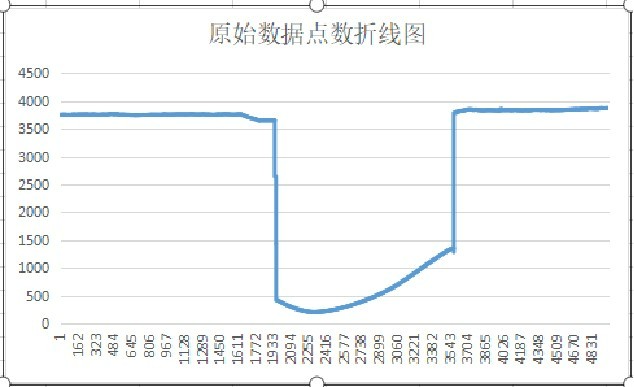

03检测结果

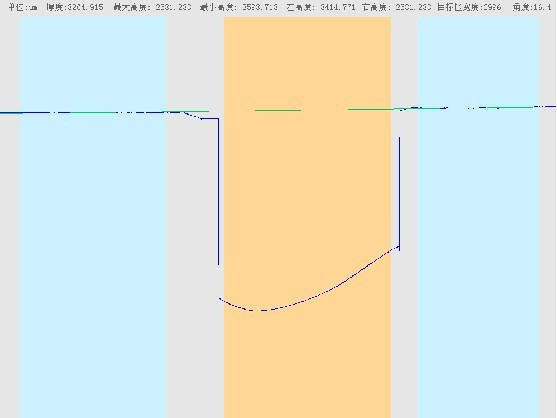

如图所示，我们以模型上表面（蓝色区域）为基准面做水平线（绿线），目标区域的（黄色区域）平均高度为-3264.9um，最低点为-3593.7um。

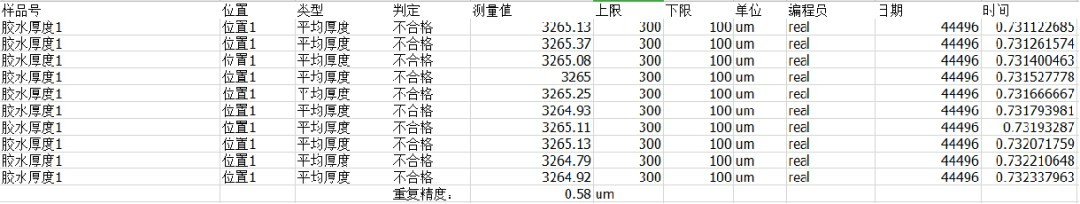

03｜检测结果-10次扫描重复精度

03｜检测结果-胶水表面数据及总结

1、可以准确扫描出胶水轮廓。

2、重复测试稳定性好，10次测试重复精度为0.58um。

3、传感器光强强，测量胶水能接收到准确稳定的反射信号，同时速度能达到1000Hz，单个位置测试时间在0.05s内完成，能够满足应用需求。

4、该传感器量程达到4mm，能够兼容更多类型的产品。

5、采用非接触式测量的方式，无需接触胶水本身。
